Qualità nelle lavorazioni di tornitura
e fresatura
per conto terzi
logo TUV

Centri di lavoro

Disponiamo di diversi centri di lavoro frese e alesatrici che possono lavorare a 5 assi in continuo con l’ulteriore possibilità di montare a bordo macchina una tavola girevole a controllo numerico interfacciata direttamente con il controllo del centro di lavoro.

Elenco macchinari:

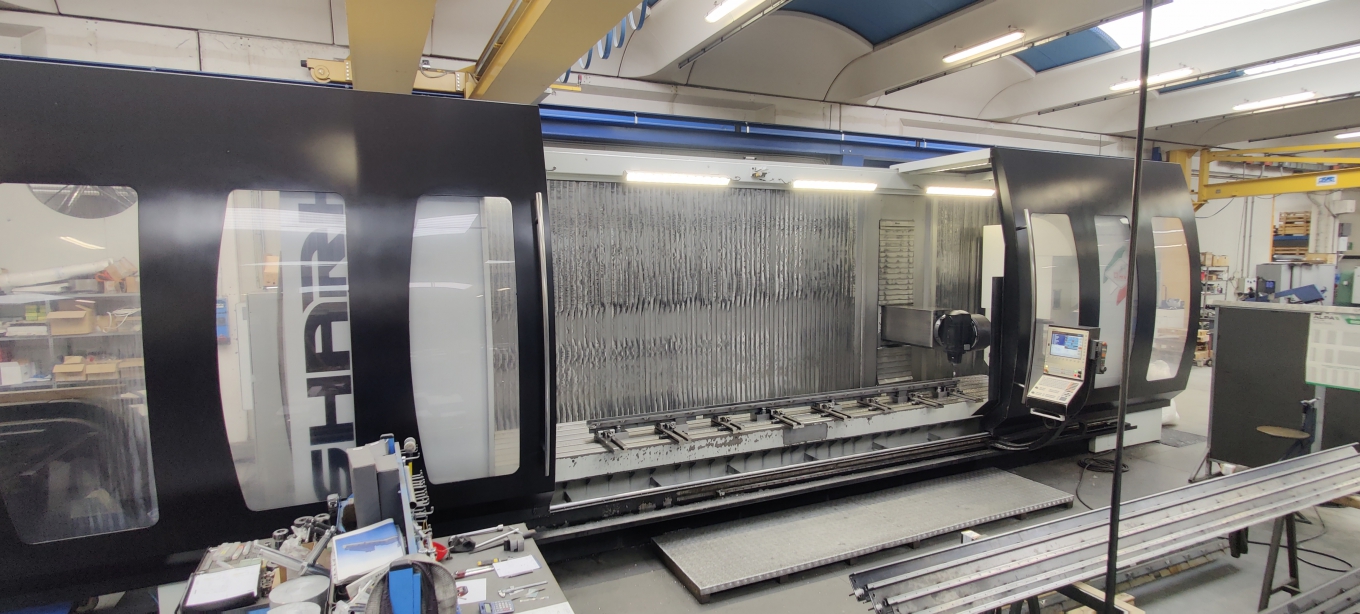

Centro di lavorazione Shark OMV

Centro di fresatura e alesatura a banco fisso e montante mobile robusto ed ad alta precisione. Equipaggiato con testa meccanica torque continua TMT-50 e tastatore di misura con sonda M&H RWP38completo di software di controllo dimensionale del pezzo 3D. Bancale monolitico con superfice di tavola 5500x1000 mm con portata di carico di 6000kg/mq
Corse massime degli assi:
- Longitudinale (montante) asse X 5000 mm
- Trasversale (slittone) asse Y 1200 mm
- Verticale (carro) asse Z 1600 mm

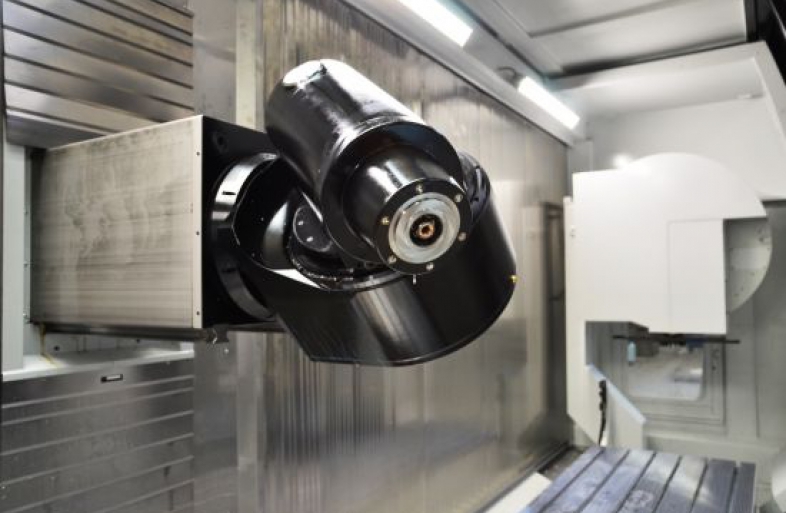

Il centro di lavorazione Shark è equipaggiato con testa meccanica torque continua di posizionamento modello TMT-50; quarto asse continuo incorporato nello slittone costituito da una piattaforma girevole coassiale al moto della slitta; quinto asse continuo incorporato nel semicorpo porta mandrino il quale ruota intorno ad un asse a 45°. Installato a bordo macchina un tastatore di misura con sonda elettronica M&H RWP38 per compensazione disallineamento e centraggio pezzo completa di software di controllo dimensionale finale del pezzo finito 3D restituendo un rapporto di controllo finale.
Ulteriori caratteristiche ed equipaggiamenti: controllo numerico Heidenhain TNC i530, compensazione automatica della dilatazione termica, magazzino utensli a 40 postazioni con portautensili tipo ISO50, presetting utensile con Laser BLUM, paratia centrale rimovibile per divisione campo di lavoro e lavorazione pendolare, pedana aggiuntiva operatore posizionata lateralmente al montante. Possibilità di montare a bordo macchina una tavola girevole a controllo numerico interfacciata direttamente con il controllo del centro di lavoro.

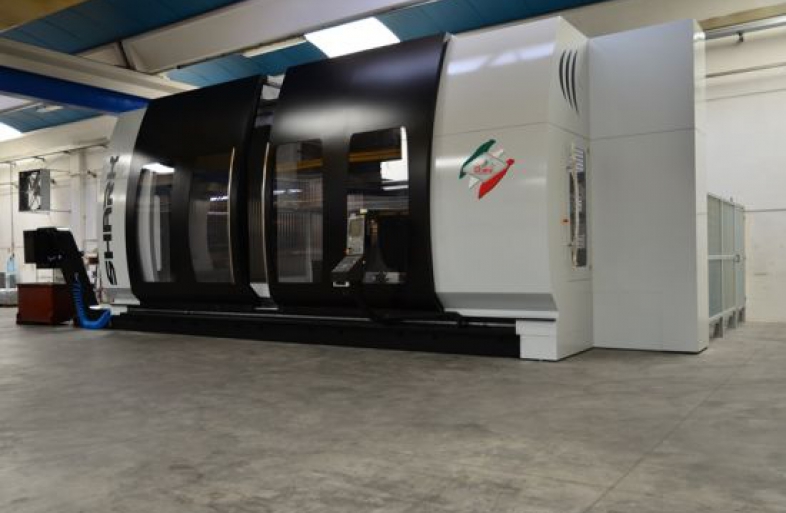

OMV Shark one

Centro di lavoro alesatrice OMV Shark one con controllo Heidenhain TNC 530i per lavorazioni di alta precisione a 5 assi in continuo di componenti di medio grandi dimensioni.
Corse massime degli assi:
- Longitudinale asse X 6000 mm, lunghezza massima lavorabile 6400 mm
- Trasversale asse  Y 1100 mm
- Verticale asse Z 1200 mm

Il centro di lavorazione Shark one è equipaggiato con testa birotativa a 5 assi in continuo, elettromandrino 18'000 rpm, 22 kW ed è gestito con controllo Heidenhain TNC 530i - supporto cad-cam 3D per lavorazioni 5 assi in continuo

Installato a bordo un tastatore di misura con sonda elettronica per compensazione disallineamento e centraggio pezzo completa di software di controllo dimensionale finale del pezzo finito 3D restituendo un rapporto di controllo finale.
Paratia centrale rimovibile per divisione campo di lavoro. Possibilità di montare a bordo macchina una tavola girevole a controllo numerico interfacciata direttamente con il controllo del centro di lavoro

Stozzatrice C.N. "Cam S-200"

Stozzatrice automatica: campo di lavoro cava 4- 16mm, corsa 200mm.

Centro di fresatura Gildemeister "360 Linear" (2008)

Centro di lavoro fresatrice a banco fisso montante mobile e sistema pendolare
- Corse massime degli assi:
- Longitudinale asse X 3600 mm
- Trasversale asse  Y 920 mm
- Verticale asse Z 820 mm

Il centro di lavoro Gildemeister 360 è equipaggiato con un mandrino di potenza 25/35 Kw, giri/min 18.000 montato su testa brandeggiabile in continuo +/- 110° comandata da asse "B" ed ha una movimentazione dei rapidi di 100m/min

Fresatrice SCM Accord 40 FX

Fresatrice leggera adatta alle lavorazioni dell’alluminio e delle plastiche, grazie al piano di lavoro aspirante garantisce massime velocità di set up e riduzione dei tempi produttivi
- Corse massime degli assi:
- Longitudinale asse X 6360 mm
- Trasversale asse  Y 1905 mm
- Verticale asse Z 350 mm
